深圳是全球智能终端的制造中心。2025年，福田区智能终端产业产值达1380亿元，智能终端产业正是深圳“20+8”产业集群中产值率先突破万亿规模的核心引擎之一。在深圳坪山，全长150米的智能化生产线上，每28.5秒就有一台智能手机下线。从CNC精雕到阳极氧化，从纳米注塑到打磨抛光，手机中框的制造链条上每一道工序都在以秒为单位推进。然而，划痕、压伤、崩点、气泡、刀痕、异色……这些微米级的表面缺陷，正是隐匿在这条极速产线背后的“质量刺客”。一旦未被检出，缺陷中框流入整机组装工序，轻则导致气密性测试失败，重则引发返修甚至售后客诉。在深圳3C电子制造企业的品质管控中，具备全方位轮廓扫描能力的高精度轮廓测量仪正被引入用于中框表面缺陷的自动化筛查与尺寸放行，为日均数十万套的高强度交付筑起一道精准的检测屏障。
微米级缺陷：肉眼无法捕捉的品质隐患
手机中框在CNC加工、抛光、阳极氧化等多道工序中，极易产生各类表面缺陷。压伤和碰伤是中框在CNC加工和打磨工序中最常见的缺陷类型，往往源于装夹过程或工序间流转中的意外碰触，在铝合金或钛合金表面留下肉眼不易察觉的微小凹陷。划伤则分为硬划伤和细划痕：硬划伤由设备上残留的金属碎屑或工具边缘在相对滑动中造成，呈较深的单一线性痕迹；细划痕则因摩擦或滑划在产品表面留下浅淡的印迹，目测不明显的细痕在阳极氧化后才会显露。此外，凹坑、凸点、刀痕、崩缺、气泡，以及油污、指纹等表面异物，同样归入中框外观缺陷的管控范畴。
更为隐蔽的是，这些表面缺陷往往发生在中框复杂的弧形边缘、音量孔槽边缘、天线断缝接合部等结构复杂区域，传统人工目检和2D影像仪难以在有限视场中完成全覆盖筛查。行业对中框外观缺陷的管控标准已提升至划痕≥0.1mm、凹陷深度≥5μm即须识别拦截，且在2D检测基础上必须借助3D轮廓信息进行高度方向的缺陷复判。正因如此，在深圳3C电子结构件头部供应商的出货全检环节，将具备深度感知能力的高精度轮廓测量设备嵌入质检流程，已成普遍共识。
轮廓仪一体机：表面缺陷的全方位“照妖镜”
手机中框CNC精加工后的侧边曲率、天线断缝处的微小台阶、音量孔槽边缘的毛刺与划痕，以及激光焊接后的焊缝表面质量，均需在出货前完成全面验证。传统2D影像测量能够高效处理平面划痕和轮廓外形检测，但在获取深度信息和复杂曲面轮廓方面存在天然限制。高精度轮廓仪凭借其纳米级别的垂直分辨能力和非接触无损测量特性，正成为中框表面缺陷一体化筛查的核心设备。

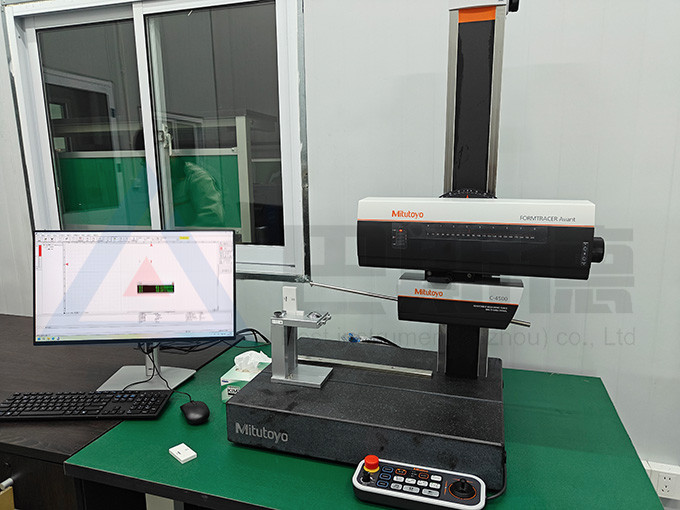

三丰FORMTRACER Avant C3000系列轮廓测量仪搭载高精度圆弧光栅尺与高灵敏度电感传感器，Z轴垂直分辨率可达纳米级别，能够清晰捕捉中框表面微米级凹陷、凸起和划痕形貌。其±45°驱动部倾斜装置可使测针灵活调整探测角度，无需反复调整工件即可深入天线断缝、音量孔侧壁、摄像头装饰圈边缘等复杂区域。在阳极氧化前工序中框表面质量放行的场景中，通过对中框设定网格化扫描路径，系统逐点采集外表面全域轮廓数据，软件自动比对实测轮廓与设计模型，偏差阈值超限的点位将被标记输出。对于深度超过5μm的压伤或深度小于3μm但面积持续扩大的浅表划痕，C3000系列均可通过轮廓曲线分析予以识别，结合软件公差管理模块设定OK/NG阈值后自动判定，大幅降低人工目检的主观误判率和漏检率。
针对高光面或镜面中框在抛光后易残留细小刀痕的问题，C3000系列可选用粗糙度一体机配置，无需更换测头即可在同一测量周期内同步完成表面粗糙度评价。亚微米级的波纹度分析和Ra值输出，为判断抛光工序是否到位提供了量化依据。在深圳部分为头部手机品牌配套中框的精密制造企业中，三丰轮廓仪已被广泛用于CNC精加工后首件确认、阳极氧化前表观质量全检、天线断缝处表面形貌验证以及大批量出货前的尺寸放行等环节，有效支撑了百万级批次中框表面质量的持续稳定和高良率交付。
专业服务保障测量价值落地
高性能的轮廓测量设备要真正融入深圳3C电子产业的高强度交付节奏，离不开从选型评估到持续维护的全周期专业支持。巴斯德仪器（苏州）有限公司作为日本三丰量具量仪特约一级总代理，为深圳及珠三角地区的3C电子结构件制造企业提供三丰轮廓测量仪的全系列正品保障。巴斯德构建了覆盖售前测量方案评估与设备选型、售中安装调试与操作培训、售后定期校准与维修支持的完整服务链条，并在全国设有多处办事处，以便及时响应各地客户的检测支持需求。对于产能密集、交付高峰期的中框供应商而言，检测设备一旦出现偏差或软件异常，能够在较短时间内获得专业协助，有助于减少因测量不确定性带来的质量风险与交付延误。
从中框CNC精加工的尺寸首件确认到阳极氧化前的表观质量全检，从天线断缝轮廓的批量验证到百万级出货的最终放行，三丰轮廓测量仪一体机所筛查的表面缺陷精度，最终体现为3C电子产品整机组装的高密封性、低售后返修以及深圳智能终端产业集群在全球消费电子市场中的卓越品质信誉。在深圳这个向万亿级智能终端产业加速跨越的核心高地，将高精度、高效率、具备全轮廓扫描能力的轮廓测量设备全面嵌入中框表面缺陷检测流程，是每一家手机结构件企业从“抽检管控”迈向“零缺陷交付”的坚实一步。
